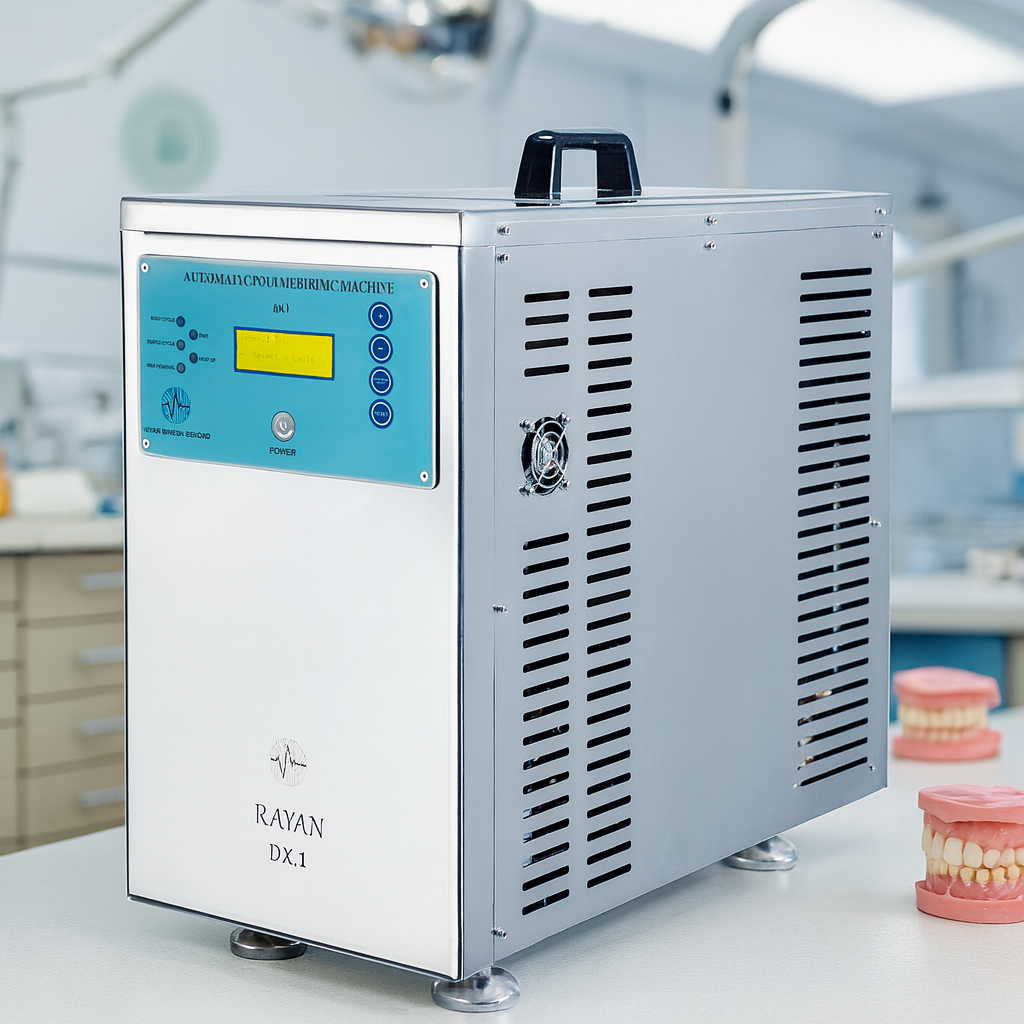

دستگاه اتوماتیک پخت آکریل

دانش فنی این اختراع برای اولین بار در ایران توسط شرکت مهندسی رایان بینش بهداد، بومی سازی و بصورت دستگاهی چند منظوره دارای سیکلهای حذف موم، پخت ساده و پخت پله ای با قابلیت تنظیم 4 مرحله توقف دمایی-زمانی و به مقدار دلخواه، بصورت پکیج کامل، ساخته شده است.

هدف از ساخت این دستگاه، برطرف ساختن معایب پخت سنتی، با تکنیک کنترل هوشمند فرایند حذف موم، پخت آهسته، پلکانی و در نتیجه پلیمریزاسیون صحیح آکریل می باشد که در نتیجه ی آن اهداف ذیل محقق میگردد:

1. صرفه جویی در وقت و هزینه، با محصولی چند منظوره جهت انجام پخت پله ای،پخت ساده و حذف موم.
2. انجام صحیح فرایند پلیمریزاسیون و قرار گرفتن مونومرهای آکریل در کنار هم بصورت منظم.
3. افزایش استحکام آکریل.
4. تغییرات حجمی کمتر.
5. عدم وجودک سفیدک.
6. حذف مونومرهای آزاد و در نتیجه جلوگیری از بروز حساسیت در بیماران
7. جلوگیری از حباب زدگی.
8. امکان پخت های ماگزیلوفشیال.
9. پولیش پذیری بهتر.
10. جلوگیری از ورود موم به گچ.

یکی از مواد اصلی در ساخت پروتزهای دندانی متحرک، آکریل گرماپخت با ساختار شیمیایی بر پایه ی پلیمر متیل متاکریلات می باشد. در پخت این نوع آکریل از اعمال هرگونه شوک دمایی باید پرهیز کرد و بهترین روش برای پلیمریزاسیون صحیح و منظم چیده شدن مونومرهای آن، روش پخت آهسته و پلکانی داخل آب، با توقف های دمایی و زمانی، متناسب با دستورالعمل ارائه شده از سوی کارخانه ی سازنده­ی آکریل می باشد. لذا در این دستگاه برای فرایند پخت آکریل، سیکل پخت پله­ای و پخت ساده برنامه­ریزی شده است.

 در سیکل پخت پله ای، 4 مرحله توقف برای کاربر مهیا بوده که می تواند برای هر مرحله، دمای مورد نظر(تا 96 درجه ی سانتی­گراد) و مدت زمان توقف(0 تا255  دقیقه)در آن دمارا تعیین و در حافظه ی دستگاه ثبت نماید. در این سیکل، دمای آب بصورت آرام افزایش یافته و به محض رسیدن به دماهای تعیین شده از سوی کاربر، تایمر دستگاه به میزان مدت زمان تنظیم شده فعال می شود و با حفظ همان دما در آن مرحله باقی می­ماند.پس از پایان تایمر، وارد پله­های توقف بعدی می­شود تا سیکل کاری تمام شود. اگر سیکل کاری با موفقیت به اتمام برسد، پیغامی مبنی بر انجام موفقیت آمیز سیکل نمایان می­شود؛ در غیر اینصورت پیغام سیکل ناتمام ظاهر خواهد شد.

با توجه به اینکه گاهی بعلت محدودیت زمان یا موارد دیگر، دندانساز نیاز به پخت آکریل در مدت زمان کوتاه­تری دارد، در این دستگاه سیکل پخت ساده هم برنامه­نویسی شده است؛ به اینصورت که فقط یک مرحله توقف برای آن در نظر گرفته و سایر پله­ های توقف حذف شده است. دما و مدت زمان توقف هم در منوی تنظیمات قابل تنظیم و ذخیره در حافظه­ی دستگاه، توسط کاربر می­باشد.

در تمام مراحل سیکل کاری، دستگاه سیستم خود را از نظر ایرادات فنی کنترل می­نماید و در صورت بروز خطا در سنسور دما و سایر ادوات الکترونیکی، ارور مربوطه نمایان می­گردد.

بنابراین، دستگاه مذکور با اجرای هوشمند سیکل پخت آکریل، می­تواند در افزایش کیفیت پروتزهای متحرک و سلامت بیماران محترم تاثیر بسزایی داشته باشد.

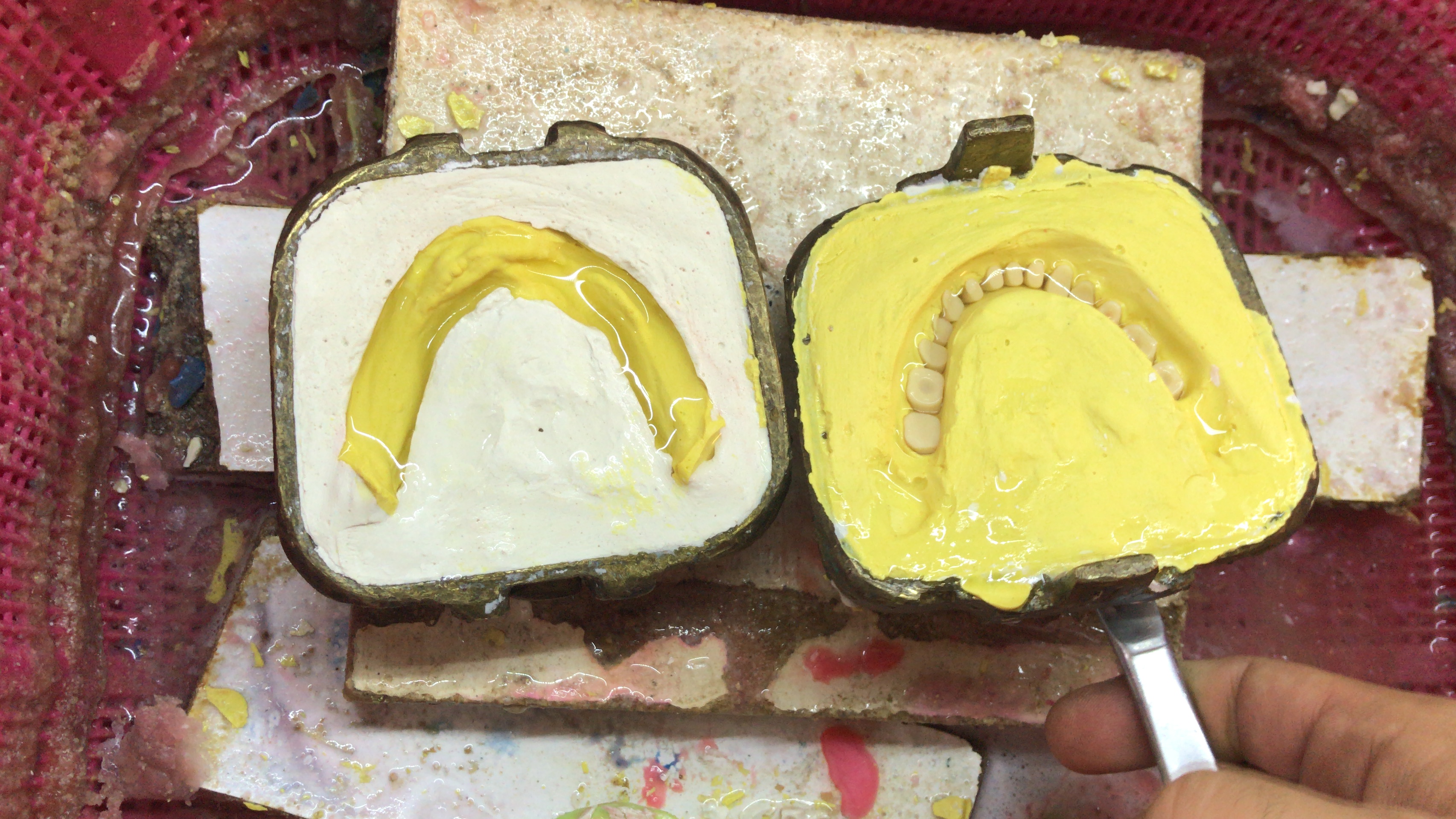

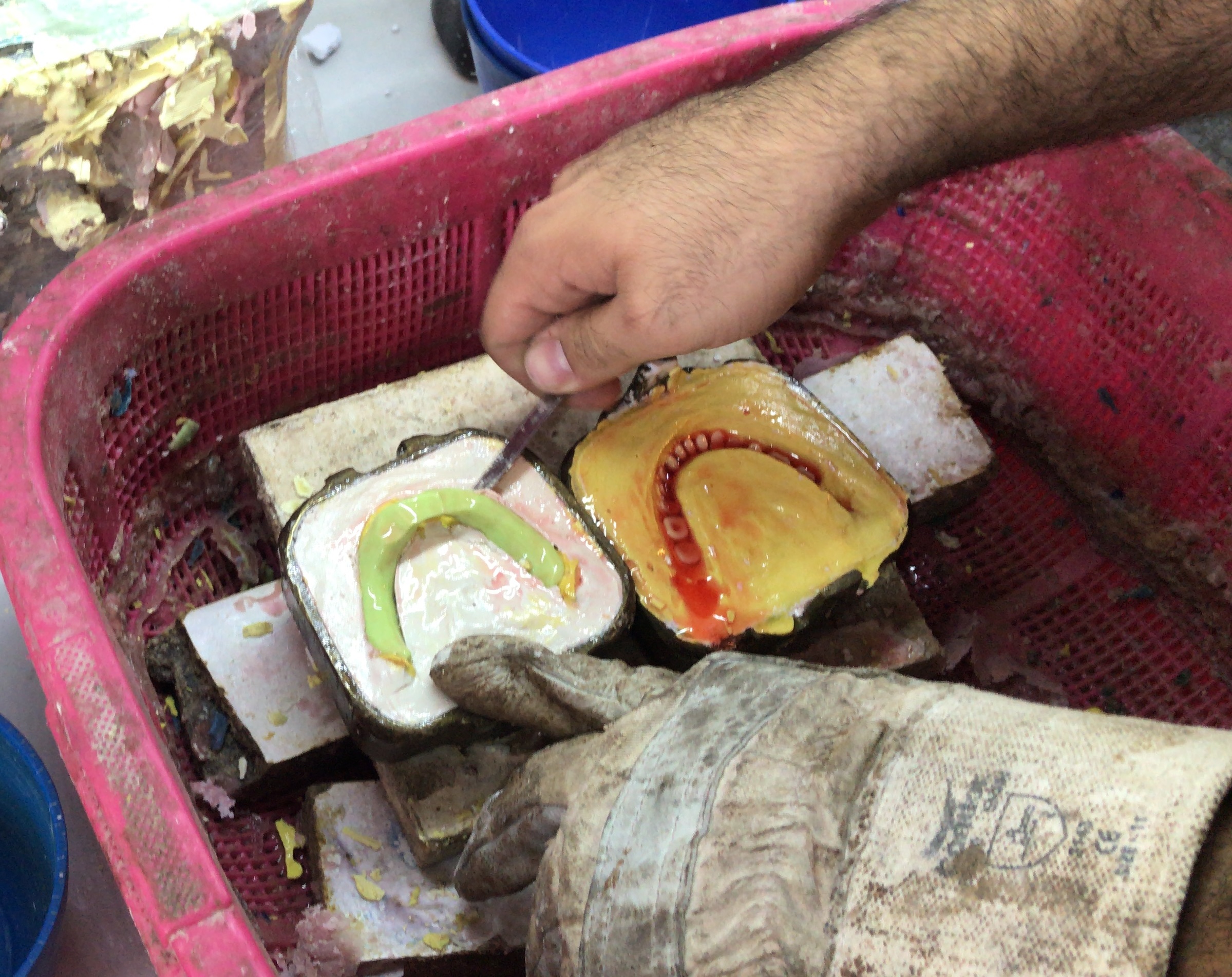

با اجرای سیکل هوشمند حذف موم، دستگاه بطور خودکار در دما و تایمر تنظیم شده فعال مانده و در پایان، با اعلام هشدار صوتی ممتد و شدید، خروج از سیکل و توقف گرمادهی، از ورود موم به گچ تا حد زیادی جلوگیری بعمل می آورد؛ که این ویژگی در دستگاه های مشابه یافت نمی شود.

با اجرای سیکل پخت پله ای با 4 مرحله­ی توقف دمایی(تا 96 درجه­ی سانتی­گراد) و زمانی(0-255 دقیقه) قابل برنامه ریزی، فرایند پلیمریزاسیون مونومرهای آکریل به بهترین شکل ممکن صورت می­پذیرد که  تعداد توقف و محدوده­ی انتخاب اینچنینی، در دستگاه­های مشابه به چشم نمیخورد.

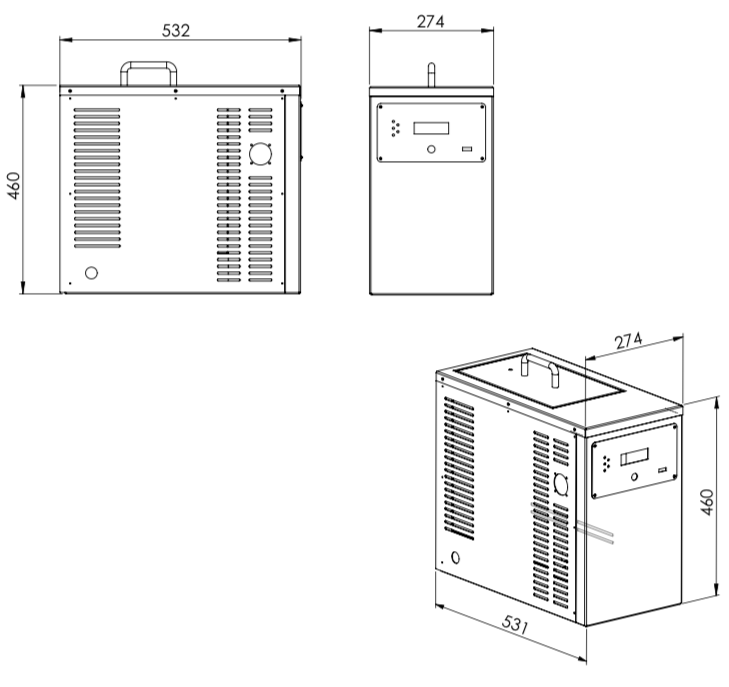

در طراحی بدنه و شاسی دستگاه از ورق استیل ضد زنگ با ضخامت مناسب استفاده شده که استحکام و ماندگاری محصول را تضمین می نماید؛ در حالی که اغلب از ورق آهن با رنگ کوره­ای استفاده می­گردد.

جهت ایزوله شدن کامل مخزن و جلوگیری از ورود قطرات آب به سایر قسمت های دستگاه، مخزن و سطح بالای شاسی کاملا یکدست و  یک تکه طراحی گردیده­اند؛ که در موارد مشابه لحاظ نگردیده است.

نظر به موارد مذکور و با توجه به استفاده از ادوات و سنسورهای الکترونیکی دقیق و همچنین برنامه­نویسی حرفه­ای جهت سیکل­های حذف موم، پخت ساده و پخت پله­ای، متناسب با فرایند­های مهم و اساسی حذف موم و پلیمریزاسیون آکریل، نیاز لابراتوارهای دندانسازی به دستگاهی چند منظوره جهت انجام سیکل­های مذکور در ساخت پروتزهای متحرک، مرتفع گردیده است. در حالی که تا پیش از این مجبور به استفاده از قابلمه روی شعله­ی گاز بودند و یا هزینه های گزاف خرید دستگاه­های مشابه خارجی، آن هم بدون امکانات و ویژگی­های دستگاه حاضر، به آنها تحمیل می­گشت.

Brochur.pdf

اولين دستگاه پليمريزاسيون اتوماتيك توليد داخل،بر مبناي پخت پلكاني آكريل گرماپخت،،،
داراي گواهي ثبت اختراع به شماره 110826،،،

داراي گواهي ثبت طرح صنعتی به شماره 48021،،،

داراي ٣ سيكل كاري:
حذف موم
پخت ساده
پخت پله اي

هدف اصلي دستگاه:جلوگيري از اعمال شوك دمايي به آكريل،از طريق پخت پلكاني،،،
پخت پلكاني :داراي ٤ مرحله توقف در دماهاي مورد نظر و به مدت زمان  مورد نظر مي باشد،،،
پخت ساده داراي يك مرحله توقف در دماي مورد نظر و به مدت زمان مورد نظر ميباشد،،،
مزايا:

1. حذف مونومرهاي آزاد
2. جلوگيري از حباب زدگي
3. فزايش استحكام آكريل
4. تغييرات حجمي كمتر
5. قابليت پختهاي ماگزيلوفشيال

tozihat.MOV

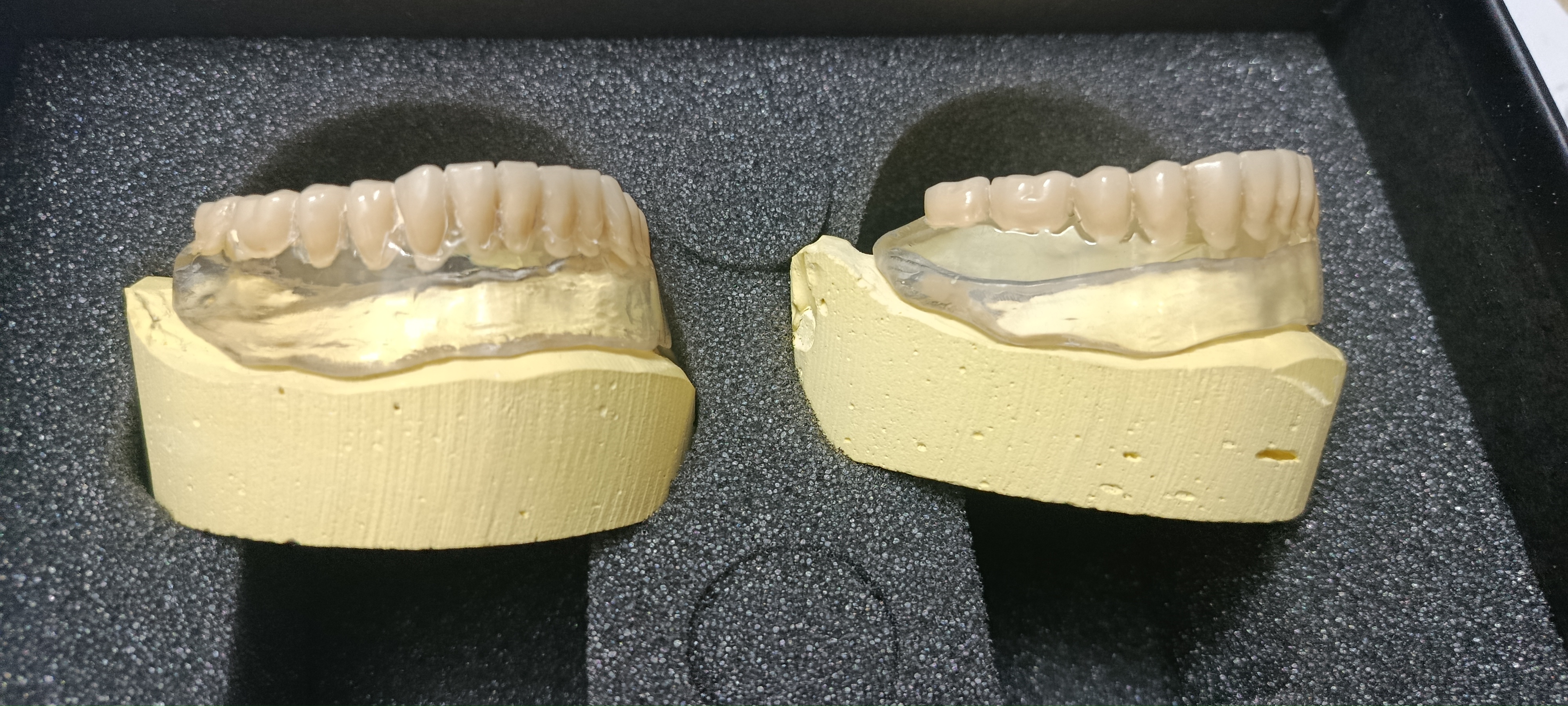

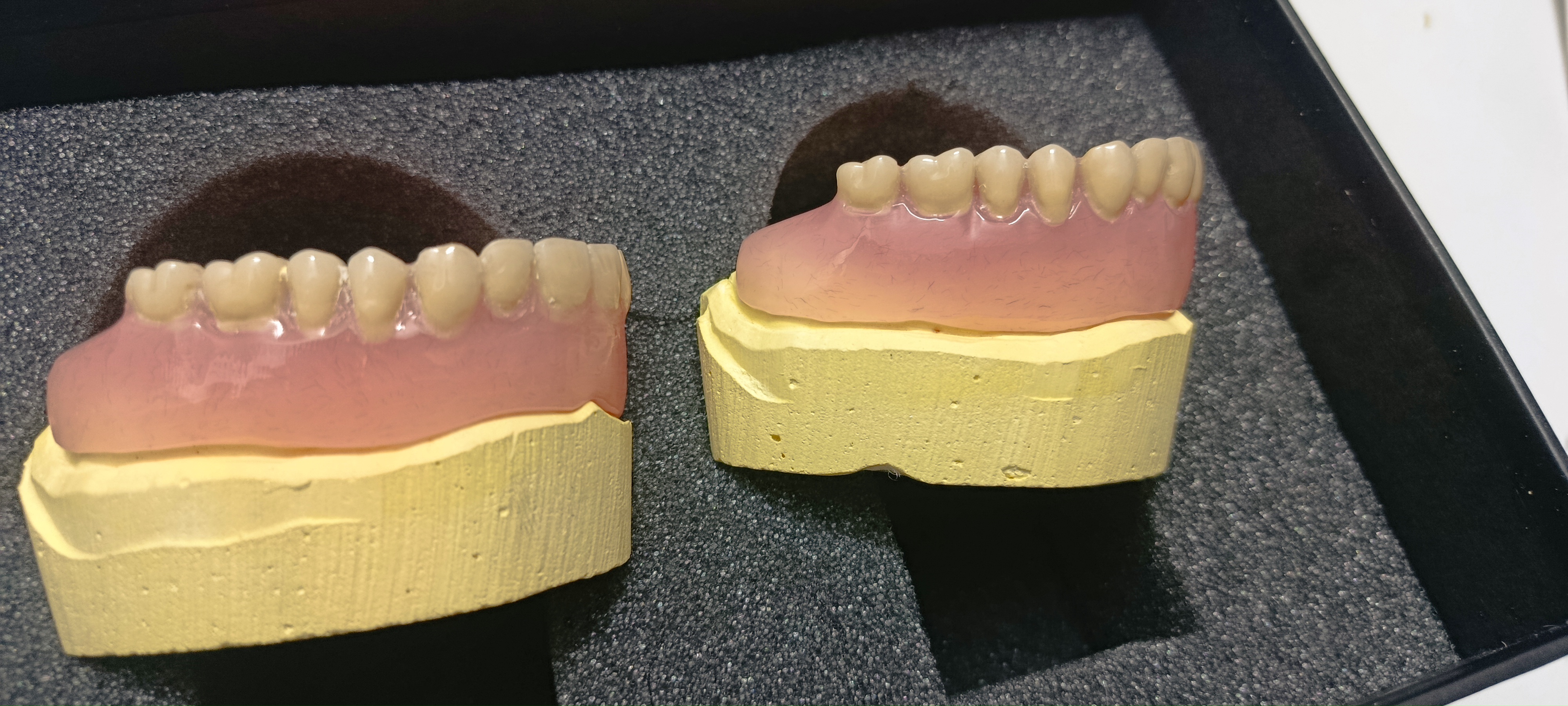

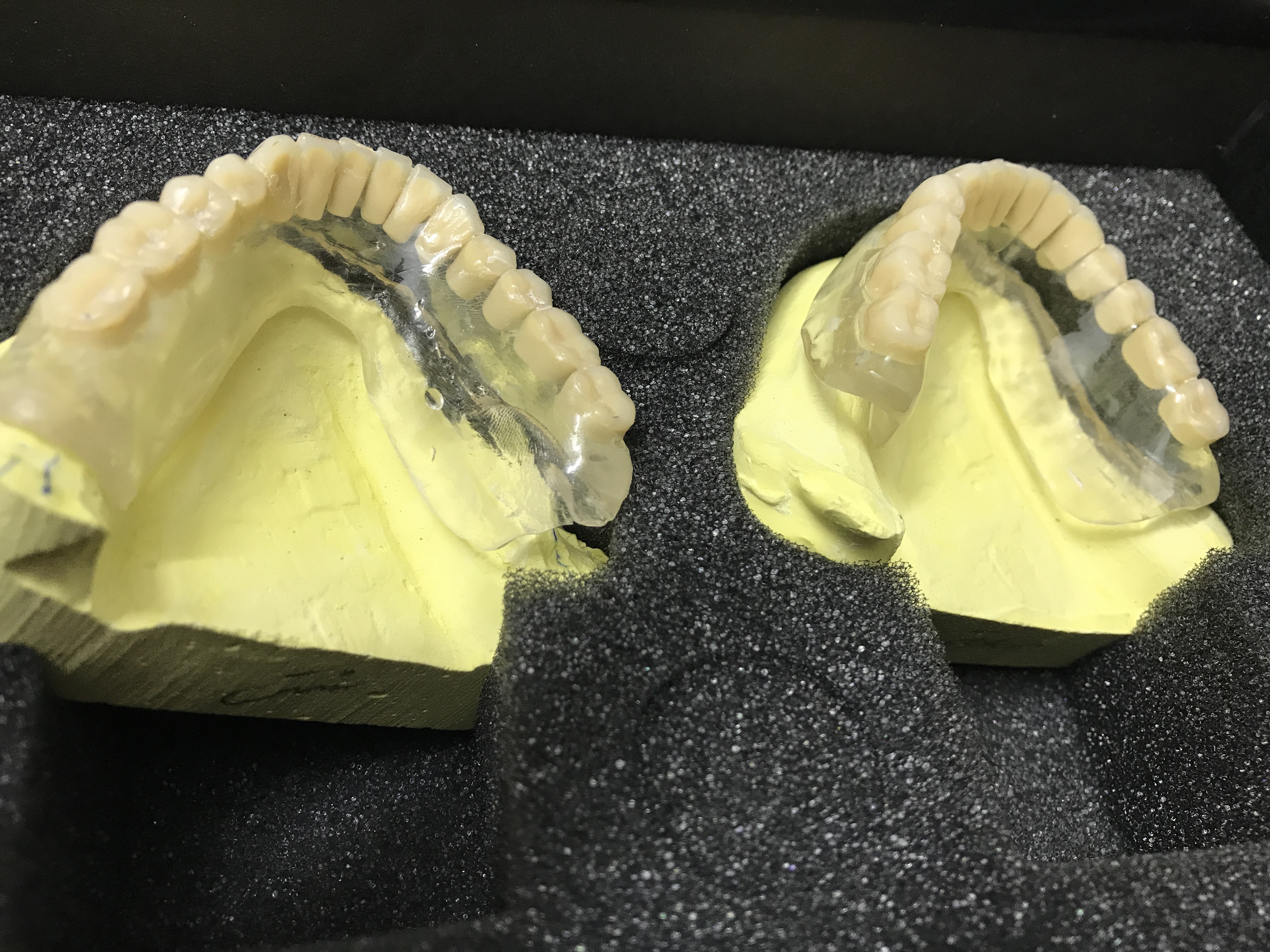

 سمت راست: پخت اتوماتیک

سمت چپ: روش سنتی
